目前有2种常用形式的温度验证仪:
1、有线式
主要适用于药厂、医院、实验室的超高温容器的温度验证,其优势在于传输导线和温度传感器可长时间耐受400°C的高温,尤其是验证期间的前后2次温度探头的标定,为验证数据的准确性提供有力的保证,不足在于传输导线的拖动给验证工作带来不便。
2、无线式
无线温度验证仪
主要适用于制药厂、医院、食品厂的干湿热消毒及灭菌时的温度验证。其优势为无线温度记录,省去以往温度验证仪多条和较长导线的拖累,此技术已在欧美国家广泛使用,中国境内已有药厂使用,反应效果良好。
图1
![](/uploadfile/image/2010081811172189.jpg)
温度探针与记录图表
图 2
![](/uploadfile/image/2010081811180849.jpg)
温度数据与传输导线连接示意图
图3
![](/uploadfile/image/2010081811183576.jpg)
外形尺寸图
图4
![](/uploadfile/image/2010081811190355.jpg)

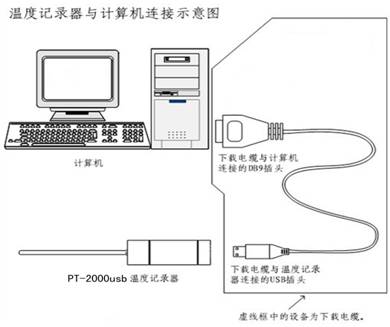

验证仪与电脑连接示意图
使用方法:
- 对该验证仪设定时钟,采样频率。
- 将该验证仪与消毒或灭菌物品一同放入高温容器内(高压锅,灭菌柜,烤箱,烘箱),当灭局时间到后,随消毒物品取出。
- 打开后密封盖,连接数据导线。
- 在装有该验证仪专用电脑软件内,读取数据,可看到一个完整的灭菌温度变化曲线,可显示F0值或Fh值,并可以调取任何时间段的对应温度值。
- 建立本批次温度验证文档。
- 可选多点检测,(一点一机,软件一套可多路显示)
![](/uploadfile/image/2010081811193376.jpg)
1、无线温度记录。
2、耐高温400度。
3、记录时间长,可采16000个温度点数据。
4、使用方便,并且不会对同时灭菌的物品造成任何影响。
5、温度和使用软件均经过校验和认证
6、记录数据(曲线图,数据表)可永久保存及归档,可随时在电脑中调阅。
![](/uploadfile/image/2010081811200071.jpg)
1、高温设备在线验证。
2、湿热灭菌柜。
3、干热灭菌柜。
4、恒温箱。
5、隧道烘箱。
6、水浴锅。
7、冻干机。
8、发酵罐
9、环境温度监测。
![](/uploadfile/image/2010081811202883.jpg)
序号 |
项 目
|
指 标
|
1
|
温度传感器
|
半导体
|
2
|
温度精度
|
±0.2℃
|
3
|
测温范围
|
-50℃~400℃
|
4
|
温度分辨率
|
±0.01℃
|
5
|
温度校准
|
软件校准
|
6
|
记录时间间隔
|
10秒至7天可选
|
7
|
开始记录时间
|
可立即开始记录或指定一个延迟时间开始记录。延迟时间最长达255天(大于8个月)
|
8
|
实时记录
|
记录器可与计算机相连,并实时测量和记录温度
|
9
|
内存
|
32768字节,非易失存贮器
|
10
|
电源
|
3.6V锂电池,典型使用寿命2年。用户可自行更换或返回工厂更换
|
11
|
时间精度
|
±30秒/月,在20℃环境下运行
|
12
|
温度 记录器探针长度
|
180cm或用户指定长度
|
13
|
重量
|
450g
|
14
|
计算机接口
|
PC机RS232串口
|
15
|
软件
|
Loguiew1.0
|
16
|
操作系统
|
Windows95/98/NT/2000/XP
|
17
|
运行环境
|
-50℃~140℃ -50℃~400℃
|
18
|
尺寸
|
详细信息见下图
|
19
|
材质
|
不锈钢
|
|
